Jaki kabel do indukcji zapewni bezpieczne zasilanie? Sprawdź, które dane z instrukcji i instalacji naprawdę decydują.
Dobór przewodu nie sprowadza się do jednej wartości przekroju. Liczą się moc urządzenia, sposób zasilania oraz zabezpieczenia obwodu. Znaczenie mają też długość trasy i sposób ułożenia przewodu.
Jaki kabel do indukcji wybrać? Najważniejsza odpowiedź
Nie istnieje jeden przewód odpowiedni do każdej płyty. To, jaki kabel do indukcji wybrać, określa instrukcja konkretnego modelu oraz projekt instalacji.
Najczęściej spotkasz następujące warianty:
- płyta 230 V o mocy około 3,6 kW – obciążenie wynosi zwykle do 16 A;
- płyta 230 V o mocy około 7,2–7,4 kW – obciążenie może zbliżać się do 32 A;
- płyta 230/400 V 2N – urządzenie korzysta zwykle z dwóch faz, przewodu neutralnego i ochronnego;
- płyta 400 V 3N – wymaga trzech faz tylko wtedy, gdy producent przewidział takie połączenie.
Dla przykładu instrukcja jednej płyty Amica o mocy 7,35 kW wskazuje przewód H05VV-F 3G4 dla 230 V. Producent podaje również zabezpieczenie minimum 30 A. Przy połączeniu 230/400 V 2N instrukcja przewiduje H05VV-F 4G2,5 i zabezpieczenie minimum 16 A.
To pokazuje, dlaczego nie warto wybierać przewodu wyłącznie według mocy. Ten sam przekrój nie pasuje automatycznie do każdej płyty i każdej instalacji.
Od czego zależy dobór przewodu do płyty indukcyjnej?
Zanim zdecydujemy, jaki przewód do płyty indukcyjnej zastosować, musimy sprawdzić kilka parametrów. Pierwszym źródłem informacji powinna być instrukcja producenta.
Znaczenie mają przede wszystkim:
- moc znamionowa urządzenia;
- dopuszczalny sposób podłączenia;
- liczba obciążonych żył;
- wartość zabezpieczenia nadprądowego;
- materiał przewodnika;
- długość obwodu;
- sposób prowadzenia przewodu;
- temperatura otoczenia;
- obecność innych przewodów na tej samej trasie.
Obciążalność przewodu zależy między innymi od sposobu montażu, izolacji i temperatury. Wpływa na nią również grupowanie kilku obwodów. Dlatego tabela przekrojów znaleziona w internecie nie zastąpi oceny całej instalacji.
Dłuższy przewód powoduje także większy spadek napięcia. Elektryk powinien uwzględnić długość trasy między rozdzielnicą a urządzeniem.
Jaki przekrój kabla do indukcji będzie odpowiedni?
To, jaki przekrój kabla do indukcji zastosować, zależy od prądu płynącego każdą obciążoną żyłą. Nie wystarczy podzielić mocy urządzenia przez liczbę faz.
Trzeba również uwzględnić warunki prowadzenia instalacji. Przewód umieszczony w ocieplonej ścianie może odprowadzać ciepło gorzej niż przewód prowadzony na powierzchni.
Orientacyjne przykłady pomagają zrozumieć temat, ale nie stanowią gotowego projektu:
- 2,5 mm² często występuje przy obwodach zabezpieczonych wartością 16 A;
- 4 mm² może pojawić się przy większym obciążeniu jednofazowym;
- 6 mm² bywa potrzebne przy około 32 A i trudniejszych warunkach ułożenia;
- przekrój przewodu ochronnego oraz neutralnego również wymaga sprawdzenia.
Tabele IEC pokazują, że miedziany przewód 4 mm² może mieć różną obciążalność. Zależnie od sposobu ułożenia wynosi ona od około 23 do 32 A. Samo hasło „przewód 4 mm²” nie gwarantuje więc obsługi obciążenia 32 A.
Kabel do indukcji 230 V – 3×2,5, 3×4 czy 3×6 mm²?
Pytanie, jaki kabel do indukcji 230 V wybrać, wymaga sprawdzenia maksymalnej mocy urządzenia. Płyta jednofazowa nie zawsze pobiera tylko 16 A.
Przy napięciu 230 V i zabezpieczeniu 16 A dostępna moc wynosi około 3,68 kW. Taki obwód może wystarczyć dla płyty o ograniczonej mocy. Urządzenie musi jednak pozwalać na taką konfigurację.
Pełnowymiarowa płyta indukcyjna może mieć moc przekraczającą 7 kW. Przy zasilaniu jednofazowym oznacza to prąd zbliżony do 32 A. Standardowe gniazdo 16 A nie obsłuży takiego obciążenia.
Kabel do indukcji 230 V o przekroju 3×2,5 mm² nie jest uniwersalnym rozwiązaniem. Przy pełnej mocy może okazać się niewystarczający.
Nie możemy również założyć, że zawsze wystarczy 3×4 mm². Przy długiej trasie albo niekorzystnym sposobie montażu elektryk może dobrać większy przekrój.
Kabel do indukcji 400 V 2N – ile żył potrzeba?
Oznaczenie 400 V 2N nie oznacza zwykle, że moduły płyty otrzymują bezpośrednio napięcie 400 V. Najczęściej urządzenie korzysta z dwóch obwodów 230 V.
Potrzebne są wtedy:
- dwie żyły fazowe;
- jedna żyła neutralna;
- jedna żyła ochronna PE.
Electrolux podaje dla płyt 220–240 V/400 V 2N dwa moduły zasilane napięciem 230 V. Przykładowa konfiguracja wymaga dwóch zabezpieczeń 16 A.
W przewodzie przyłączeniowym urządzenia może więc występować oznaczenie 4G2,5. Oznacza ono cztery żyły, w tym żyłę ochronną.
Instalacja doprowadzona ze ściany może mieć pięć żył. Dodatkowa faza pozostaje wtedy niewykorzystana przez płytę albo trafia na odpowiedni zacisk. Sposób zakończenia żyły musi odpowiadać instrukcji urządzenia.
Kabel do indukcji 400 V dobieramy według schematu 2N lub 3N, a nie samego oznaczenia 400 V.
Polecane płyty do zabudowy:
Czy przewód 5×2,5 do indukcji zawsze wystarczy?
Przewód 5×2,5 do indukcji często pojawia się w nowych instalacjach kuchennych. Zapewnia trzy żyły fazowe, żyłę neutralną oraz ochronną.
Taki przewód może pozwalać na połączenie 400 V 2N. Trzecia faza pozostaje wtedy dostępna, choć konkretna płyta może jej nie wykorzystywać.
Przewód 5×2,5 do indukcji nie daje jednak automatycznej gwarancji prawidłowego podłączenia. Elektryk musi sprawdzić obciążalność, długość trasy i zabezpieczenia.
Niektóre urządzenia mają zupełnie inne wymagania. Przykładowa kuchnia Amica wymaga przewodu 4×4 mm² przy połączeniu 400 V 2N. Dla konfiguracji 400 V 3N producent wskazuje 5×1,5 mm².
Różnica wynika z konstrukcji urządzenia i rozłożenia obciążenia. Właśnie dlatego instrukcja modelu ma pierwszeństwo przed ogólnymi poradami.
Przewód instalacyjny a kabel przyłączeniowy płyty
W praktyce możemy mieć do czynienia z dwoma różnymi elementami. Pierwszy prowadzi od rozdzielnicy do punktu przyłączenia w kuchni. Drugi łączy ten punkt bezpośrednio z płytą.
Przewód prowadzony w ścianie dobiera się do instalacji stałej. Kabel przyłączeniowy urządzenia powinien być giętki i zgodny z instrukcją producenta.
Szukając kabla zasilającego, nie kieruj się wyłącznie długością oraz rodzajem końcówki. Zwykły przewód komputerowy nie nadaje się do zasilania pełnowymiarowej płyty indukcyjnej.
Nie wymieniaj również fabrycznego przewodu na inny bez sprawdzenia dokumentacji. Producent może wymagać określonego typu izolacji, liczby żył i przekroju.
Jak dopasować płytę do istniejącej instalacji?
Najlepiej sprawdzić instalację jeszcze przed zakupem urządzenia. Dzięki temu unikniesz kosztownej wymiany przewodów po montażu mebli.
Zacznij od ustalenia:
- Czy do kuchni doprowadzono jedną, dwie czy trzy fazy?
- Jaki przekrój ma przewód w ścianie?
- Czy płyta otrzyma osobny obwód?
- Jakie zabezpieczenie znajduje się w rozdzielnicy?
- Jaką moc przyłączeniową ma lokal?
- Czy wybrany model umożliwia ograniczenie mocy?
Przy słabszej instalacji rozwiązaniem może być płyta z funkcją zarządzania mocą. Ograniczenie zmniejsza jednak możliwość jednoczesnego używania kilku pól z pełną mocą. Electrolux zaleca sprawdzenie instrukcji konkretnego modelu oraz dostępnej mocy instalacji.
Podczas wyboru nowej płyty kuchennej sprawdź więc nie tylko funkcje gotowania. Parametry elektryczne powinny pasować do możliwości Twojego mieszkania.
Pomocny będzie również aktualny ranking płyt indukcyjnych. Przy porównywaniu modeli zwróć uwagę na moc całkowitą i sposoby podłączenia.
Jakie zabezpieczenie powinien mieć obwód płyty?
Przekrój przewodu oraz zabezpieczenie muszą tworzyć spójny układ. Bezpiecznik nie może pozwalać na długotrwałe przeciążanie przewodu.
Obwód powinien również zawierać sprawny przewód ochronny PE. Producent wymaga jego połączenia z odpowiednim zaciskiem urządzenia.
Nie zwiększaj wartości zabezpieczenia bez wcześniejszego sprawdzenia przewodów. Mocniejszy bezpiecznik nie naprawi zbyt słabej instalacji.
Elektryk powinien ocenić także ochronę różnicowoprądową i sposób odłączania urządzenia. Parametry zależą od projektu instalacji oraz wymagań producenta.
Instrukcja Amica wymaga odpowiednio dobranej ochrony i połączenia przewodu PE. Producent zastrzega też montaż dla wykwalifikowanego instalatora.
Jak podłączyć płytę indukcyjną bezpiecznie?
Samo ustalenie, jaki przewód do płyty indukcyjnej pasuje, nie wystarczy. Schemat mostków i zacisków różni się między modelami.
Nie wykonuj podłączenia na podstawie zdjęcia znalezionego w internecie. Układ zacisków powinien odpowiadać schematowi dołączonemu do Twojego urządzenia.
Dokładne omówienie znajdziesz w poradniku o tym, jak podłączyć płytę indukcyjną. Końcowe podłączenie powierz wykwalifikowanemu elektrykowi.
Producent może wymagać potwierdzenia instalacji w dokumentach gwarancyjnych. Takie wymaganie występuje między innymi w instrukcjach Amica i materiałach Electrolux.
Najczęstsze błędy podczas wyboru kabla do indukcji
Pierwszym błędem jest automatyczne przyjmowanie przekroju 3×2,5 mm² dla każdej płyty 230 V. Taki przewód nie obsłuży każdej konfiguracji.
Równie ryzykowne jest zakładanie, że urządzenie 7 kW zawsze wymaga przewodu 4 mm². Kabel do indukcji 7 kW dobieramy według prądu na fazę oraz warunków instalacji.
Do częstych błędów należą również:
- korzystanie ze wspólnego obwodu z piekarnikiem;
- zasilanie płyty przez przedłużacz;
- samodzielne montowanie wtyczki 16 A;
- pominięcie przewodu ochronnego;
- niewłaściwe mostkowanie zacisków;
- poprowadzenie przewodu przy gorących elementach;
- zwiększenie bezpiecznika bez sprawdzenia instalacji;
- dobór przekroju bez uwzględnienia długości trasy.
Nie układaj przewodu przy obudowie piekarnika, rurach grzewczych albo innych źródłach ciepła. Wyższa temperatura zmniejsza dopuszczalną obciążalność izolowanego przewodu.
Co sprawdzić przed zakupem przewodu?
Zanim kupisz kabel, przygotuj zdjęcie tabliczki znamionowej oraz instrukcję montażu. Sprawdź również schemat znajdujący się przy listwie zaciskowej.
Elektryk powinien znać:
- dokładny model płyty;
- moc znamionową;
- dostępne warianty podłączenia;
- długość obwodu;
- przekrój istniejących przewodów;
- typ zabezpieczeń;
- sposób prowadzenia instalacji.
Dopiero te dane pozwalają odpowiedzialnie ustalić, jaki kabel do indukcji będzie właściwy. Sama marka urządzenia nie daje wystarczającej odpowiedzi.
Co jeszcze warto wiedzieć o użytkowaniu indukcji?
Po bezpiecznym montażu warto poznać rzeczywiste koszty działania urządzenia. Wyjaśnia je poradnik na temat tego, ile prądu zużywa płyta indukcyjna.

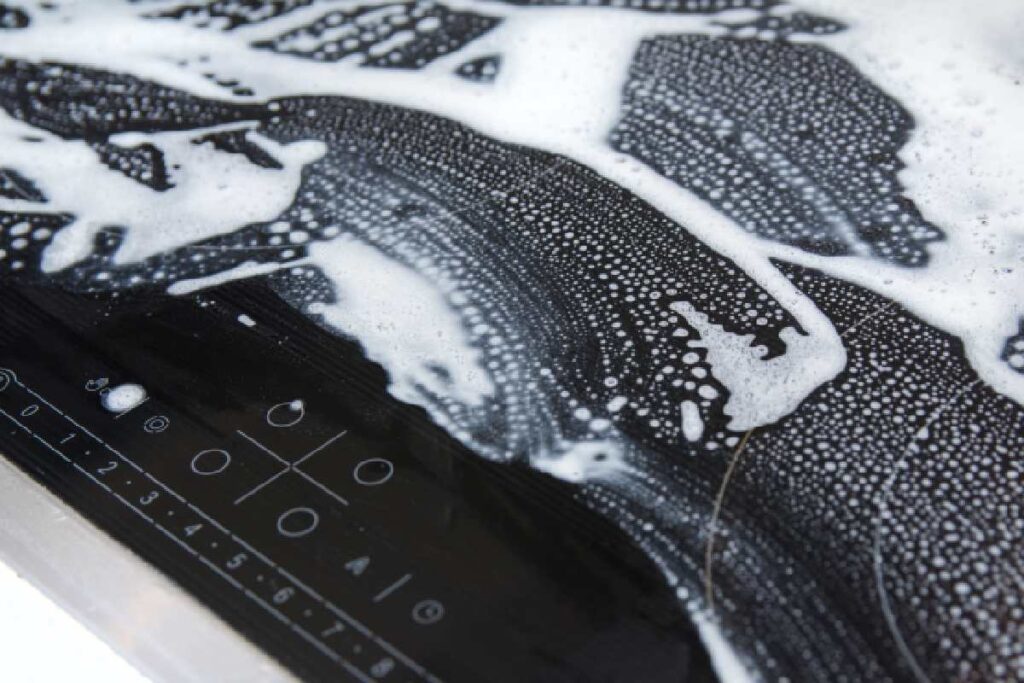

Codzienna pielęgnacja również wpływa na wygodę użytkowania. Sprawdź, czym czyścić płytę indukcyjną, aby nie zarysować szklanej powierzchni.
Jaki zatem kabel do indukcji wybrać? Zacznij od instrukcji urządzenia, a następnie sprawdź instalację z elektrykiem. Najpopularniejsze przekroje nie stanowią uniwersalnej odpowiedzi.
Prawidłowo dobrany przewód, zabezpieczenie i schemat połączeń zapewniają stabilną pracę płyty. Pozwalają też uniknąć przegrzewania instalacji oraz uciążliwego wyłączania bezpieczników.
